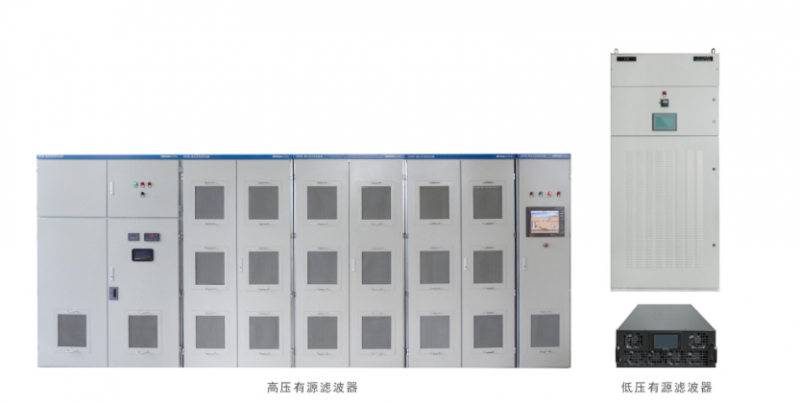

華天有源電力濾波器HTQF是山大華天自主開發研制的一種用于動態抑制電力諧波、動態補償無功功率并校正三相不平衡的電力電子設備。有源電力濾波器相當于一個諧波電流發生器，可跟蹤非線性負載中的諧波電流分量，產生與之等幅反相的諧波電流，從而抵消非線性負載產生的諧波電流。實現改善電能質量、提高供用電設備效率、降低電網損耗的效能。

性能特點

    更高效率，更低損耗

    紋波交錯對消變流器專利技術，電流跟蹤速度高、紋波低、損耗低。

    多DSP協同控制，控制精度高、速度快。

    諧波濾除能力高達97%，可濾除至50次諧波。

    低損耗微晶合金磁芯電抗器，噪聲低，效率高。

    更多功能、更多模式

    可設定的諧波分次補償功能和三相不平衡校正功能。

    諧波無功綜合補償，具有“濾波優先”、“無功優先”等八種工作模式。

    可選擇FFT、瞬時無功理論等多種控制方式。

    RS-485、以太網、GPRS、WIFI多種通訊方式。

    更多型號，更多規格

    額定電壓涵蓋110V至10kV。

    容量從15A至5000A。

    三相三線、三相四線、單相等多種接線方式。

    機柜式、機架式、壁掛式、模塊并柜式、高壓鏈?zhǔn)健⑻蓟璧榷喾N形式。

    更加穩定，更高可靠

    完善的電磁兼容設計，嚴格熱設計，多重保護功能。

    先進控制算法，適應各種復雜現場穩定運行。

    數字化控制，中文液晶顯示。

    故障自診斷，歷史事件紀錄功能。

    更高功率密度，更易安裝維護

    模塊化設計，安裝維護方便，功率密度高。

    可以多機并聯運行，滿足各種補償容量需求。

    輸出容量滿載后自動限流，無過載之憂。

   可選擇的源電流或負載電流、三相采樣或兩相采樣檢測方式，便于現場安裝。
