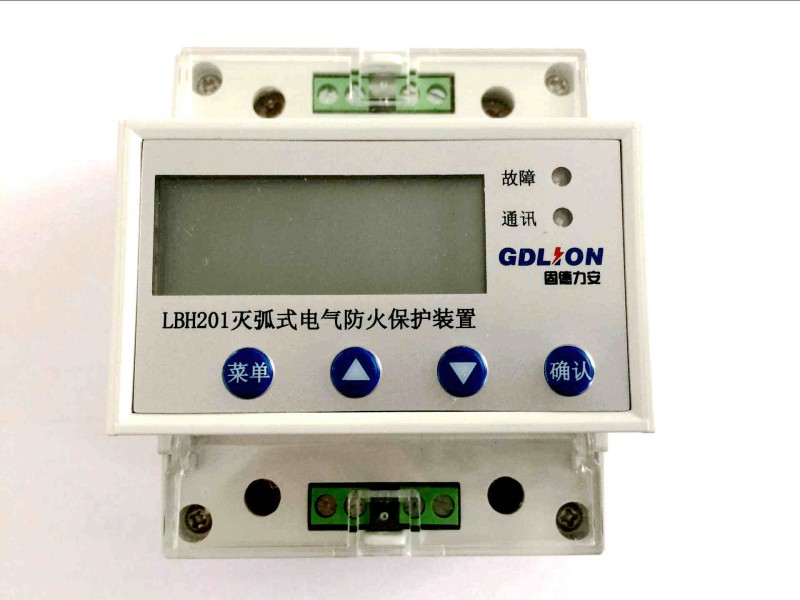

LBH201滅弧式電氣防火保護裝置是電氣防火的重要組成部分。該產品能夠有效地防止過載、短路等嚴重電氣故障引起的火花發生。

　　許多嚴重的火災事故是由線路中高于線路額定電流出現過載現象或線路短路出現短路電流發生火花引起的。這些危險的電弧可能發生在設計不合理或者老化的供電線路上、電器插頭以及家用電器的電源線，內部線束或零部件絕緣上。當發生電弧時，線路上的過流和短路等保護裝置，可能無法檢測到電弧或者無法迅速動作切斷電源，極易短路打火，引發火災。

　　1.1產品特點及用途

　　LBH201滅弧式電氣防火保護裝置是一種獨立式的過載保護裝置。通過內置電路及軟件對下級線路的用電情況進行分析處理，判斷下級終端線路的狀態。當檢測到發生過載及短路故障時，產品自主判斷出故障，并根據自身設定參數來判斷并迅速切斷電路，進行線路保護，從而避免了電弧打火，預防火災的發生。

　　LBH201滅弧式電氣防火保護裝置具有電弧的診斷、可靠性強、小型化、多功能、簡單實用、安裝方便等特點。適用于工廠、庫房、辦公室、商業建筑、賓館、住宅及娛樂場所等低壓線路場所中。

　　1.2產品功能

　　a、精準判斷每一相線上的故障；

　　b、具有標準RS485接口，可與消防控制室的電氣火災監控設備進行通訊，實現遠程監控（手機APP、電氣安全云平臺遠程實時監控）；

　　c、當檢測到發生過載及短路故障時，產品自主判斷出故障并根據自身設定參數來判斷并迅速的切斷電路來進行線路的保護；從而避免了電弧打火，預防火災的發生。

　　d、寬屏液晶顯示電壓、電流、故障事件等。

　　1.3性能指示

　　二、安裝

　　2.1安裝前的檢查

　　為保證監控設備處于良好的工作狀態，請正確安裝。安裝前請仔細檢查設備的型號、參數與說明書上的是否完全一致。核對無誤后，應仔細閱讀該使用說明書并嚴格按照說明書上的指示和要求進行安裝，切勿盲目操作。

　　2.2外觀尺寸圖

滅弧式電氣防火保護裝置正面外形尺寸

滅弧式電氣防火保護裝置正面外形尺寸

　　2.3安裝方式

　　標準35mm導軌安裝。

　　三、接線示意圖

　　3.1接線端子圖

　　LI: AC220V的火線輸入；

　　NI: AC220V的零線輸入；

　　LO: AC220V的火線輸出；

　　NO: AC220V的零線輸出；

　　485A 485B：RS485通訊端口；

　　NC:備用端口。

　　使用一路RS485接口，采用Modbus RTU通訊規約進行網絡通訊，傳輸介質是屏蔽雙絞線。接線端子分別為485A、485B，不能接反。

　　3.2接線示意圖

　　四、基本操作

　　LBH201滅弧式電氣防火保護裝置可供操作的按鍵有“菜單”鍵、“增加”鍵、“減少”鍵、“確認”鍵；其中“菜單”鍵包含各種選項功能，“增加”鍵和“減少”鍵具有改變光標選項或改動參數的功能，“確認”鍵即為進行選擇或設置操作后進行操作確定的按鍵。

　　具體操作過程如下：

　　按“菜單”鍵，進入菜單界面，界面里有4個功能選項，選項如下：

　　1 參數測量  2 報警查詢

　　3 故障查詢  4 參數設置

　　4.1參數測量

　　選擇參數測量選項，按“確認”鍵可進入該功能界面，此界面也是開機界面。通過參數測量界面可查詢實時的電壓值和電流值

　　4.2報警查詢

　　選擇報警查詢選項，按“確認”鍵可進入該功能界面，此界面中可以查詢報警的原因，按“增加”鍵或“減少”鍵可以翻頁查看歷史的報警記錄。查詢完畢，按“菜單”鍵可返回菜單界面。

　　4.3故障查詢

　　選擇故障查詢選項，按“確認”鍵可進入該功能界面，此界面中可以查詢故障的原因、日期、時間，按“增加”鍵或“減少”鍵可以翻頁查看歷史的故障記錄。查詢完畢，按“菜單”鍵可返回菜單界面。

　　4.4參數設置

　　選擇參數設置選項，按“確認”鍵可進入該功能界面。

　　首先看到輸入密碼界面（本產品默認密碼0001），按“菜單”鍵可以移動光標，按“增加”鍵或“減少”鍵可更改光標位置數字，每按一次加1，滿10歸0，若密碼錯誤，按三次“確認”鍵可返回菜單界面，密碼設置完畢按“確認”鍵可進入?yún)?shù)界面，每按一次“確認”鍵可依次進入不同參數界面，參數依次為：密碼（默認0001）、儀表地址（默認0001）、過壓閥值（默認242V）、欠壓閥值（默認187V）、短路閥值（默認32A）、過載閥值（默認25A），修改參數的操作方法與設置密碼的操作一樣。

　　四、常見故障分析與解決

　　通信不正常

　　a、確保通訊設置信息如從機地址、波特率、校驗方式等與上位機要求一致；

　　b、如果多個裝置通訊都沒有數據回送，檢測通訊線是否連接正確。

　　c、如果只是單個或者少數通訊異常，也要檢查通訊線的連接?？梢孕薷淖儞Q異常和正常設備從機的地址來測試，排除或確認上位機軟件問題，或者通過變換異常和正常設備的安裝位置來測試，排除或確認該裝置故障。

　　六、維護與保養

　　6.1注意事項

　　a、本品為高精度電子設備，在運輸和拆封時務必輕拿輕放，不應受到劇烈沖擊。應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。保存的地方環境溫度為0～+40℃，相對濕度不超過85%，空氣中無腐蝕性氣體；

　　b、裝置的維修工作需要有專業的優質人員進行；

　　c、裝置工作異常時，應及時與廠家聯系，請勿自行維修；

　　6.2安全使用

　　切勿將裝置置于潮濕或有凝露的環境中運行；

　　切勿將裝置置于有易燃?xì)怏w和水蒸氣的環境中運行；

　　切勿將裝置露天放置，以免淋濕或暴曬；

　　禁止將超出量程的信號接入到裝置中以免損壞儀器。
