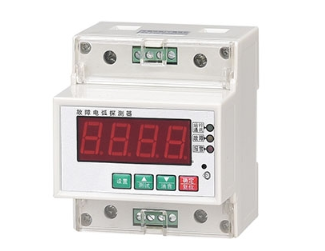

本串聯電弧器可以對接入線路中的故障電弧（包括故障并聯電弧、故障串聯電?。┻M(jìn)行有效的檢測，通過內置電路及軟件對下級線路的故障電弧情況進行分析處理，判斷下級終端線路的狀態。當檢測到線路中存在引起火災的故障電弧時，可以進行現場的蜂鳴器發出報警聲，點亮黃色故障燈，輸出脫扣信息至分勵脫扣器，并將報警信息傳輸給上端監控設備，以實現預警火災發生的目的。
|
性能 |
參數 |
|
|
測量顯示 |
型號規格 |
單相兩線 |
|
額定電壓 |
AC220V |
|
|
額定電流 |
16A/32A/63A |
|
|
電弧個數 |
故障電弧個數 |
|
|
安全運行時間 |
開機后安全運行時間 |
|
|
溫度 |
觸點溫度 |
|
|
數碼管顯示 |
可編程設置、切換、循環數碼顯示 |
|
|
報警值 |
響應條件 |
1s內≥14個半周期故障電弧 |
|
警報聲響 |
≥70db |
|
|
故障報警動作時間 |
≤0.5s |
|
|
輸出 |
通訊接口 |
485通訊 |
|
電源 |
工作范圍 |
AC220V/50Hz |
|
功耗 |
≤5VA |
|
|
環境 |
工作環境 |
-10～40℃ |
|
儲存環境 |
-35～75℃ |
|
|
安全 |
耐壓 |
輸入和電源＞AC 3.75KV輸入和輸出＞AC 2kV |
|
絕緣 |
輸入、輸出、電源對機殼＞5MΩ |
|
|
外形 |
尺寸 |
89mm（長）x76mm（寬）x69mm（高）/89mm（長）x76mm（寬）x84mm（高） |
|
通訊方式 |
與上位機RS485總線通訊≤1km |
|
|
安裝方式 |
標準35MM導軌安裝 |
|
